Cechy produktu
- Niski koszt, łatwa obsługa, wodoodporna obudowa;
- Nadaje się do bezpośredniego zainstalowania na wolnym powietrzu;
- Odległość pomiaru zasięgu od 1 m do 6 m, jest regulowana.
Zastosowania rozwiązań radarowych:
-Radar szlabanu (zastępuje detektory pętli pojazdu);
-Wykrywanie zajętości parkingu;
-Monitorowanie bezpieczeństwa ruchu drogowego (sterowanie sygnalizacją świetlną, radarowe liczniki ruchu, klasyfikacja ruchu);
-Aplikacje bezpieczeństwa.
Specyfikacja techniczna
| Nazwa produktu |
Wykrywacz radarów |
| Częstotliwość pracy |
24GHz |
| Napięcie robocze |
DC 12v |
| Wykrywanie obiektu |
Osoba, pojazd |
| Próg tła |
Automatyczny lub ręczny |
| Wrażliwość |
nastawny |
| Wykryj odległość |
6m (regulowany) |
| Wymiar |
115 mm x 85 mm x 31,2 mm |
| Port komunikacyjny |
RS485, sygnał włączania i wyłączania |
| Wymiar |
115x85x31,2mm |
| Waga |
85g |
| Ochrona |
IP65 |

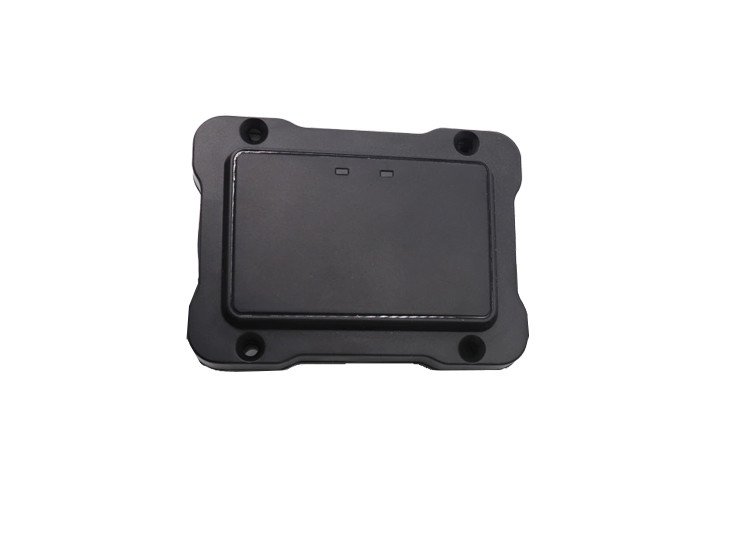

Zdjęcie produktu
Instalacja
1. Zamontować na szlabanie
H = 65 CM, stały czujnik radarowy na szlabanie.Radar łączy się z wejściem zasilania DC12V, włącznikiem analogowym i
sygnał wyłączony.Następnie włącz.
2. Zainstaluj na uchwycie
Potwierdź położenie uchwytu, uchwyt musi być zamontowany obok bariery.Napraw radar na wysokości 65 cm
z ziemi.Radar łączy się z wejściem zasilania DC12V, analogowym sygnałem włączania i wyłączania.Następnie włącz.
Okablowanie
Brązowy przewód łączy się z 12 V +, niebieski kolor łączy się z 12 V-, zielony przewód łączy się z
Port detektora pętli na płycie sterowania szlabanu, przewód koloru żółtego łączy się z OV na płycie sterowania szlabanu.
Dostosowanie
Uwaga: domyślna szerokość wykrywanej drogi to 3 m, należy rozróżnić ludzi i samochody.Nie może być
przeszkód w okolicy, a ludzie nie powinni przekraczać poziomu radaru.
Podłącz urządzenie do odpowiedniej sekwencji linii, włącz zasilanie, zewrzyj niebieski i czarny przewód
1-2 sekundy, a urządzenie przejdzie w funkcję automatycznego zbierania progu tła
(zaczną migać dwie diody LED, odłącz niebieski i czarny przewód).Przed ustawieniem
automatyczny próg tła, upewnij się, że z przodu nie ma pieszych ani innych przeszkód
ramienia szlabanu.
Odniesienie do przypadku
