LD-600 Detektor pętli ruchu z 4 przekaźnikami w systemie zarządzania parkingiem

Wprowadzenie:

LD-600 służy wszędzie tam, gdzie trzeba wykrywać pojazdy, na przykład w celu monitorowania i zabezpieczania dróg dojazdowych lub liczenia pojazdów. Sygnał wyjściowy może być wykorzystywany do sterowania mechanizmami napędów drzwi, barierami obsługowymi, aktywacją dozowników kart itp.

Instalowanie pętli:

Po określeniu geometrii pętli należy wyciąć w podłodze rowek (szerokość 5-8 mm, głębokość 30-50 mm), aby zainstalować pętlę. Zalecamy cięcie nachylonego rowka (kąt 45 °) w narożnikach pętli. Ułożenie drutu pętli wzdłuż tego nachylenia chroni go przed nadmiernym zużyciem w narożnikach. Rowek należy następnie oczyścić, unikając wszelkiego rodzaju wilgoci. Przeprowadź pętlę możliwie jak najmocniej wzdłuż samego dna rowka.

Można użyć dostępnej na rynku nici miedzianych (elastyczne, izolowane, 1,5 mm)

A.Aplikacja Zakres:

A1) Parking wchodzi do wykrywania pojazdów;
A2) System pozyskiwania informacji o powierzchni parkingu;
A3) Elektroniczny sygnalizator świateł policyjnych;
A4) System monitorowania ruchu.

B. Główne cechy:

Typ: TLD-600 (dwukanałowy)

Temperatura pracy: -30 ° C ~ + 75 ° C

Temperatura przechowywania: -40 ° C ~ + 85 ° C

Wilgotność względna: ≤95%

Obudowa: PC + tworzywa sztuczne ABS

Montaż: szyna DIN

Wymiary: 110 × 60 × 100 mm (Dł. × szer. × wys.)

Waga netto: 400g

Napięcia robocze: AC220V ± 10%

Zużycie energii: <5W

Wyjście przekaźnikowe: DC24V / 3A

Zakres częstotliwości: 20 kHz ~ 170 kHz

Czas reakcji: 10 ms

Czułość: regulacja 10 stopni

Indukcyjność pętli: Idealne 100μH ~ 300μH Maks. 50μH ~ 1000μH

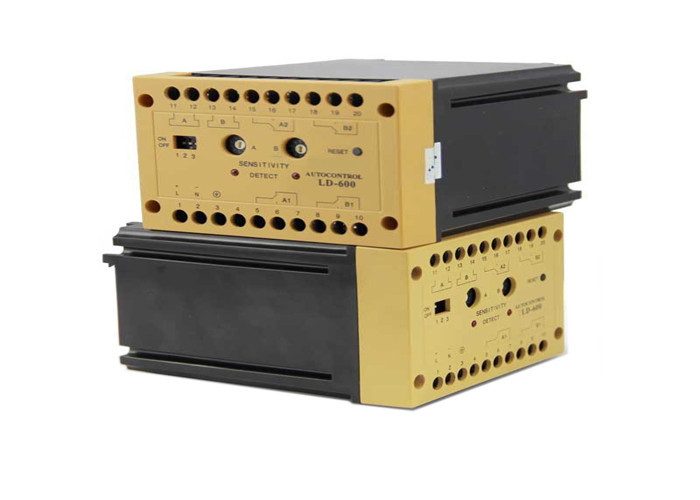

Diaplay produktu:
