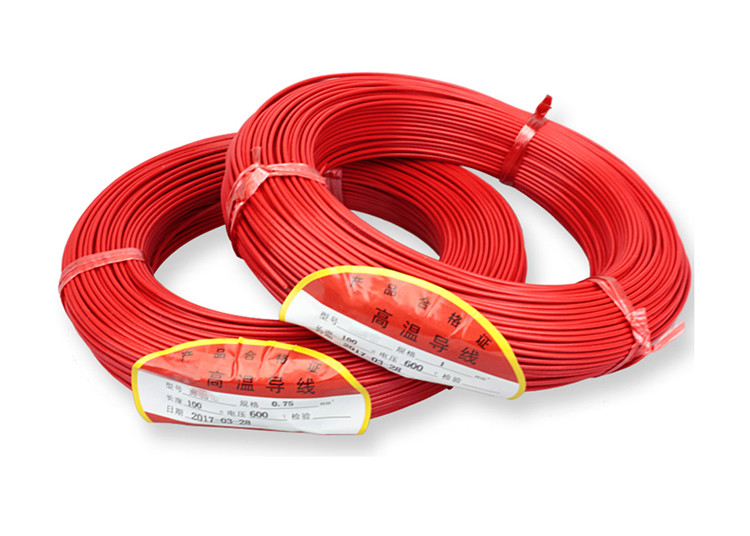

Kabel pętli podziemnej Cewka pętli o średnicy 0,75 mm do bramy barierowej do wykrywania pojazdów

Kabel pętli podziemnej Cewka pętli o średnicy 0,75 mm do bramy barierowej do wykrywania pojazdów

Co to jest kabel detektora pętli?

Stosowany w urządzeniach monitorujących pojazdy do wykrywania ruchu drogowego poprzez tworzenie pętli indukcyjnej do częstotliwości

sygnał płynący w kablu i metalowych częściach pojazdu.Kable te są przeznaczone do montażu w szczelinie wyciętej w

jezdnia.

SINOMATIC jako producent profesjonalnych detektorów pętli zapewnia również wysokiej jakości kabel pętli o doskonałej

wydajność pracy.użytkownik może łatwo wykonać pętlę indukcyjną 20-2000uH dla projektów.Indukcyjny pojedynczy

Wykrywanie pojazdów w pętli kanałowej jest nadal najbardziej niezawodną i opłacalną metodą wykrywania pojazdów w dzisiejszych czasach

aplikacje drogowe i parkingowe.

Szczegóły produktów

1. Czujkę należy montować w wodoszczelnej obudowie jak najbliżej pętli.

2. Pętla i zasilacz powinny być wykonane z izolowanego drutu miedzianego o minimalnym polu przekroju 1,5 mm².

Podajnik powinien być skręcony co najmniej 20 obrotów na metr.Połączenia w drucie nie są zalecane i muszą być

lutowane i wodoodporne.Wadliwe połączenia mogą prowadzić do nieprawidłowej pracy czujki.Podajniki, które mogą:

odbierać zakłócenia elektryczne należy użyć kabla ekranowanego, z ekranem uziemionym przy detektorze.

3. Pętla powinna mieć kształt kwadratu lub prostokąta z minimalną odległością 1 metra między przeciwległymi bokami.

Zwykle w pętli używane są 3 zwoje drutu.Duże pętle o obwodzie większym niż 10 metrów powinny używać 2

skręty natomiast małe pętle o obwodzie mniejszym niż 6 metrów powinny używać 4 skrętów.Gdy dwie pętle są używane blisko

blisko siebie, zaleca się użycie 3 zwojów w jednym i 4 zwojów w drugim, aby zapobiec przesłuchom.

4. Cross-talk to termin używany do opisania interferencji między dwiema sąsiednimi pętlami.Aby uniknąć nieprawidłowego działania

detektora, pętle powinny być oddalone od siebie o co najmniej 2 metry i na różnych ustawieniach częstotliwości.

5. W przypadku instalacji jednokanałowych detektorów pętli, szczeliny należy wyciąć w drodze za pomocą narzędzia do cięcia muru.Cięcie pod kątem 45 stopni

należy wykonać w poprzek rogów, aby zapobiec uszkodzeniu drutu na rogach.Szczelina powinna mieć około 4mm szerokości

i głębokości od 30 mm do 50 mm.Pamiętaj, aby przedłużyć szczelinę od jednego z rogów do pobocza drogi, aby pomieścić

podajnik.

6. Najlepsze wyniki uzyskuje się, gdy używany jest pojedynczy odcinek drutu bez łączeń.Można to osiągnąć, uruchamiając

przewód od czujki do pętli, wokół pętli przez 3 zwoje, a następnie z powrotem do czujki.Część podajnika

drut jest następnie skręcony.Pamiętaj, że skręcenie podajnika skróci jego długość, aby zapewnić wystarczająco długi drut podajnika

używany.

7. Po umieszczeniu pętli i drutów podajnika w szczelinie szczelinę wypełnia się masą epoksydową lub wypełniaczem bitumicznym.

Jak zainstalować przewód detektora pętli?

KROKI INSTALACJI

• Wycinanie szczeliny.
• Czyszczenie i suszenie szczeliny.
• Układanie przewodu detektora pętli indukcyjnej.
• Uszczelnianie piły.
• Podłączanie przewodu do kabla doprowadzającego.
• Podłączenie kabla do listwy zaciskowej w szafie.
• Upewnienie się, że wiązka łączy listwę zaciskową z elektroniką.
