Opis produktu

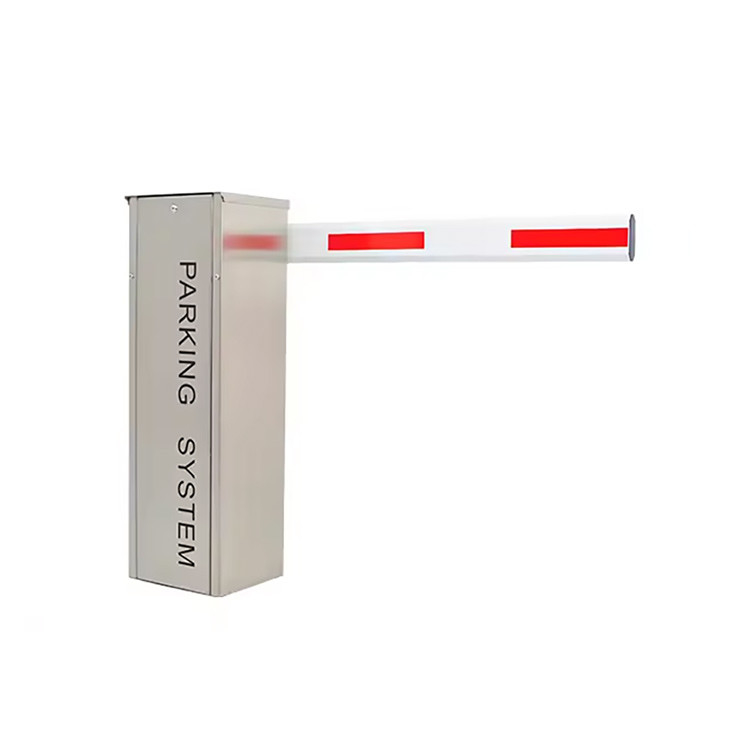

Ten opatentowany 304 serwo silnik bariery bramy serii ze stali nierdzewnej,łączący serwo silnik synchroniczny z magnetem stałym (PMSM motor) z wysokiej jakości obudową do formowania prasy z stopów aluminium i dobrze zaprojektowanym reduktorem biegówW porównaniu z tradycyjnym silnikiem asynchronicznym, silnik posiada wysoką gęstość mocy, niski poziom hałasu, małe drgania, wysoką wydajność i szybką reakcję przy zastosowaniu specjalnego napędu.serwomotor ma takie zalety jak wyższa wydajność, wyższy współczynnik mocy, lżejszy, niższy wzrost temperatury, lepsza oszczędność energii, dzięki czemu poprawia współczynnik jakości sieci energetycznej i wprowadza obecną zdolność sieci energetycznej w pełną siłę,w ten sposób oszczędzać inwestycje w sieci energetycznejPracownicy napędu silnika służą algorytmowi sterowania ruchem do dokładnego pozycjonowania pozycji otwartej / bliskiej i kurwy ruchu ścieżki poprzez koder, który może być szeroko stosowany do stacji opłat drogowych,dworzec autobusowy, poczty handlowej, lotniska, szpitala itp.
Specyfikacje techniczne
| Wielkość szafy |
330*305*930 ((mm) |
330*305*930 ((mm) |
| Temperatura pracy |
-35°C~+65°C |
-35°C~+65°C |
| Zasilanie |
AC110V/220V; DC24V |
AC110V/220V; DC24V |
| Prędkość otwarcia/zamknięcia |
0.9Sc-8Sc ((Przystosowalne) |
0.6sec-3sec ((Prawnie regulowane) |
| Moc nominalna |
200 W |
400 W |
| Metoda jazdy |
Silnik serwowy |
Silnik serwowy |
| wilgotność |
≤ 90% |
≤ 90% |
| Odległość zdalnego sterowania |
≤ 100m ((otwarte, słoneczne) |
≤ 100m ((otwarte, słoneczne) |
| Stopień ochrony |
IP54 |
IP54 |
| Prędkość obrotowa silnika bez obciążenia |
3000 r/min |
3000 r/min |
| Maksymalna długość wyciągu |
3m-6m |
20,5 m |
Działania
1Szybkość działania można regulować.
2Zwolnić i zwolnić można regulować.
3- kąt graniczny można regulować.
4Lewy i prawy kierunek można szybko wymienić.
5Ramię barierowe można obsługiwać ręcznie w przypadku awarii zasilania.
6. 418 częstotliwości uczenia się kodu antykopiowania pilota.
7.funkcja wejścia sygnału I/O czujnika fotoceluł w zakresie podczerwieni.
8Detektor pętli i funkcja wejścia sygnału radarowego I/O.
9- W górę, w dół i zatrzymać sygnał wejściowy.
10Funkcja liczenia (floty).
11.funkcja wyjścia sygnału I/O światła LED.
12.funkcja wyjścia sygnału I/O światła drogowego.
13.W górę i w dół na miejscu, funkcja wyjścia sygnału normalnie otwarta i normalnie zamknięta.
14Funkcja wyjścia komunikacji.RS485.
15- Funkcja opóźnienia upadku ramienia.
16- Funkcja automatycznego odwrócenia ramienia.
17.Funkcja automatycznego podnoszenia przy wyłączeniu zasilania (wymaga dodatkowego modułu magazynowania energii).
18Funkcja włączenia/wyłączenia z jednym kluczem w górę i w dół.
19Detektor pętli normalnie otwarty i normalnie zamknięty
20Jeden samochód przechodzi przez każdy sygnał, aby zapobiec unikaniu opłat.
21. Funkcja alarmu przeciwderzenia (wymaga dodatkowego alarmu i czujnika).
22Funkcja wejścia sygnału ogniowego.
23. Port I/O zamyka funkcję wejścia sygnału.
24Funkcja wejścia akumulatora magazynowego.24V.
Instrukcja zmiany kierunku ramienia
Serwo silnik może zmieniać kierunek ramienia LEWĄ lub PRAWĄ, 6 kroków procesu.
Pierwszy krok:Odepnij pierwotną lewą stronę uchwytu elektronicznej deski sterującej i zainstaluj ją po prawej stronie;
Krok 2: Usunąć sześciokątną śrubę z gniazdkiem M8X20, która mocuje silnik i podnieść silnik;
Krok 3: Usunąć śrubę mocującą z uchwytu wyciągu (zob. rysunek 1 );
Krok 4: do wyciągnięcia uchwytu wyciągu użyć śrub M14X150 (jak pokazano na rysunku 2);
Krok 5: Zainstalować wyciągnięty uchwyt od oryginalnego z lewej do prawej lub oryginalnego z prawej do lewej;
Krok 6: Wstawić z powrotem do obudowy, naprawić M8X20 sześciokątne śruby gniazda, i lewy i prawy wymiany są zakończone, nie ma potrzeby dostosowywania innych ustawień.
