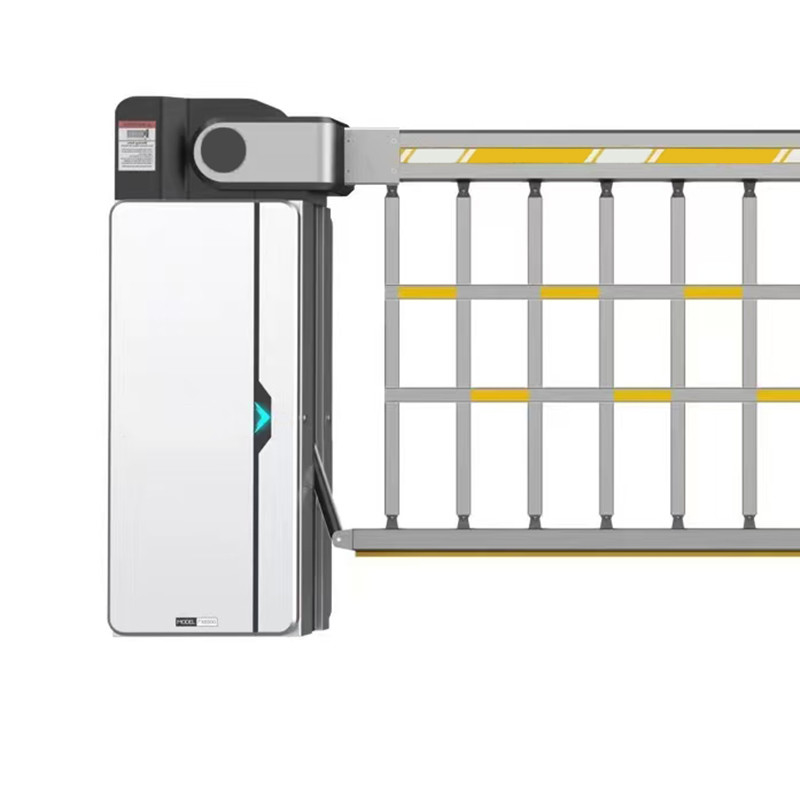

Elektryczne, powietrzne, ciężkie, elastyczne, wyciągające się ogrodzenie, bariera boomowa, brama zdalnego sterowania

Opis

Produkt składa się z czterech części: obudowy, układu przesyłowego, jednostki sterującej i wyciągu.Wykorzystywane w scenariuszach zastosowań w zakresie zarządzania dostępem pojazdów do obszarów mieszkalnychTa brama barierowa jest ciężkim typem z ogrodzeniem bum.

Główne cechy produktu

* Napęd silnikowy, z mechanizmem przenoszenia prętów łączących, sprężyna równowagi, stabilna i niezawodna obsługa, żywotność silnika do ponad 2,5 milionów razy, żywotność sprężyny do 400 000 razy.

* Cała seria wyposażona jest standardowo w funkcję odbicia w przypadku napotkania przeszkody, która automatycznie odbije się, gdy w trakcie schodzenia blokadę znajdzie się na wyciągu.

* Wspiera zewnętrzny radar, cewkę, funkcję anty-zderzenia podczerwieni, wbudowany wyjście zasilania prądu stałego 12V, może być stosowany do zewnętrznego zasilania radarowego.

*Wspiera komunikację RS485 lub połączenie równoległe RS485

Parametry środowiska pracy:

Wymiary obudowy: 530*487*1400mm

Typ silnika: silnik BLDC

Moc silnika: 180 W

Długość całkowita: 6 m (włączając obudowę)

Długość przydatna boomu: ≤ 5,47 m

Czas otwarcia/zamknięcia: 4s~9s

napięcie robocze: DC24V

Temperatura pracy: -35 °C~+80 °C

Przesyłanie napięcia wejściowego zasilania: AC200~240V

napięcie wejściowe sterownika: DC24V ± 10% 7,5A

wilgotność względna: 30% do 80% (bez kondensacji)

Odległość zdalnego sterowania: ≥ 30 m

Poziom izolacji: F

Poziom ochrony: IP54

Funkcja i cechy

1Struktura uchwytu ramienia

Przekaz pręta łącznikowego ma lepszą wytrzymałość, stabilność i niezawodność

2. Turbina wirówka pręty i konstrukcja biegów

Wdrożyć funkcję samoblokadowania z wyłączeniem mocy w celu skutecznego zapobiegania uderzaniu spadających łomów w pojazd

3Struktura planetarnego biegu

Standardowa konstrukcja, z większą i bardziej stabilną mocą silnika

4Mechaniczna płytka trójkąta granicznego

Prędkość regulowana dla płynniejszego podnoszenia i opadania

5. napęd silnikowy, z mechanizmem przesyłu prętów łącznych, sprężyna równowagi, stabilna i niezawodna obsługa, żywotność silnika do ponad 2,5 milionów razy, żywotność sprężyny do 400.000 razy.

6Cała seria jest wyposażona w funkcję odbicia w przypadku napotkania przeszkód, które automatycznie odbiją się, gdy w trakcie schodzenia blokadę znajdzie się na wyciągu.

7. Wspierają zewnętrzny radar, cewkę, funkcję przeciwderującą zderzeniu podczerwieni, wbudowany wyjście zasilania DC 12V, można go użyć do zewnętrznego zasilania radarowego.

8Wspiera komunikację RS485 lub połączenie równoległe RS485

Parametry produktu

Odesłanie do sprawy

Instrukcje montażu słupka

1Przed opuszczeniem fabryki ruch został ustawiony w pozycji zamkniętej.
2Wyjmij pokrywę podwozia, otwórz obie strony drzwi podwozia.

3. Zainstaluj 6 okrągłych kluczy 8 * 8 * 28 na 6 kluczy na obu końcach głównego wału ruchu.

4Uwaga: Przy ustawianiu klucza upewnij się, że uchwyt jest poziomy.

5. Zainstaluj elastyczne obrusy D10 i sześciokątne śruby głowy gniazda M10 * 45 w otworach obu końców słupka.

6. Wprowadź powietrzny słup hamulca G501 w środek dwóch słupów i wyrównaj cztery otwory śruby.

7. Zainstaluj 4 zewnętrzne sześciokątne śruby M10* 75 na wyrównanych 4 otworach, i wprowadź elastyczny płaszcz D10 na drugim końcu i zaciśnij nutką M10.

8. Obrócić koło ręczne ruchu w kierunku "E", aby dźwignia hamulcowa obróciła się w pozycję poziomą.

9.Zinstalować wał obrotowy G501, obudowę obrotową G501 i głowicę obrotową G501 oraz podłączyć złącze regulacji pręta hamulcowego do siedzenia podwozia.I zacisnąć rękaw śruby zaciskające złącza regulacji.

10Podłącz zasilanie i dezreguluj kontroler.
